矿用瞬变电磁仪
中陆智能装备集团,主要从事工程机械、农业机械、消防设备、环保设备等高新技术装备的研发制造。多年的创新发展,使中陆智能装备集团逐步成长为一家高新技术术企业,旗下拥有3家全资子公司,主导产品覆盖9大类别、49个产品系列,800多个品种。公司积极推进战略转型,打造集工程机械、农业机械、煤矿设备、环保设备、消防装备和智能装备等多位一体的高端装备制造企业。
点击询价

产品展示

详细介绍

使用方法

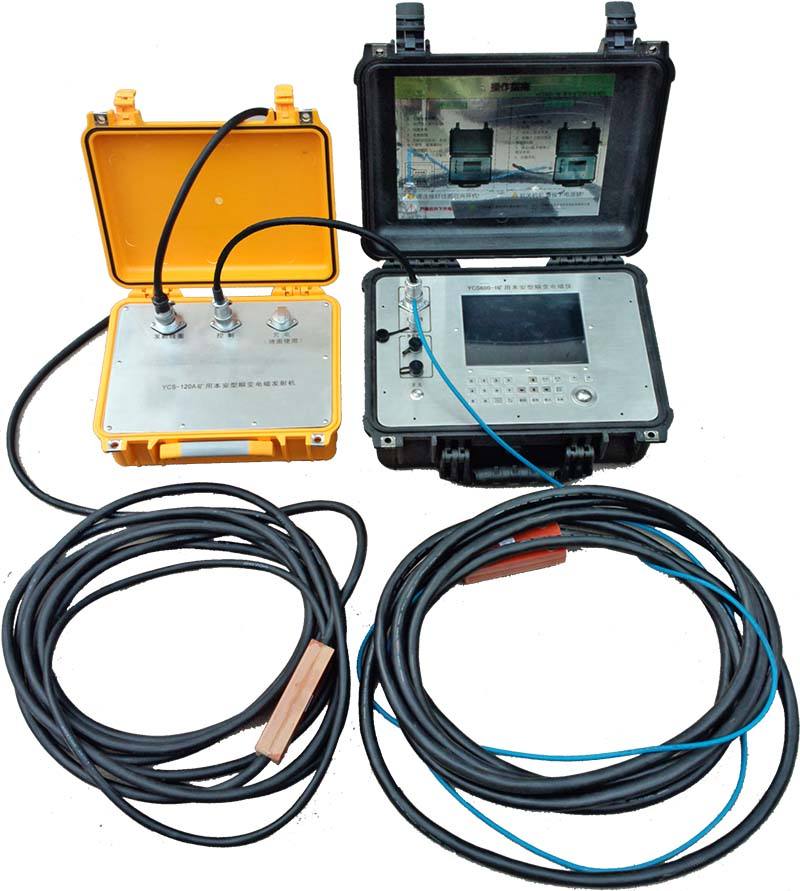

    YCS200(A)矿用瞬变电磁仪产品详情

    YCS200(A)矿用瞬变电磁仪产品介绍

    应用领域:
    煤矿井下顶、底板和超前探测,有效超前探测距离150m;
    在地面往下探测矿区构造分布、构造含水性;
    采空区及废弃的充水小煤窑水的突水水源勘查;
    煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查;
    掘进过程中遇到隐伏导水构造勘查;
    回采过程中遇到工作面内部隐伏的点状导水构造(陷落柱、封闭不良钻孔等)勘查;
    顶底板采矿扰动诱发的导水破裂带导通勘查。
    主要特点:
    YCS200(A)作为 TEMHZ75 的升级版,
    主控机与电源分拆——整机运行时数据采集更稳定,整体结构更加轻便——重量减轻40%,体积缩小50%,适用于井下携带;
    性能更加强大——发射电流可达4A,工作时间可达7小时;
    国家安标产品,符合现代矿山安全要求,集接收、发射于一体的智能、便携式的矿用瞬变电磁仪。
    一机多用,智能转换地面和矿井两种环境勘查需求。
    超强兼容性,作为瞬变电磁仪的接收装置既可配备YCS60-F矿用隔爆兼本安型瞬变电磁仪发射机,做矿井大功率瞬变电磁方法勘查,又可分别配备 CUGTEM-4、CUGTEM-8、CUGTEM-16三种瞬变电磁仪的发射机,作为地面瞬变电磁方法勘查使用。
    DXH3/7 矿用本安型电源箱:防爆轻便外置电源箱,供电YCS200(A)时长可达7小时。
    电池耐用,具有双重输出短路保护功能,确保电源发生故障也不损坏仪器。一电多用,通用接口可匹配多种井下仪器,提高单电池使用率为用户节省配件支出。
    YCS200(A)矿用瞬变电磁仪(便携本安型)整机-技术指标
    发送电流强度:≤4A;
    电流脉冲宽度:10 ms、20 ms、40 ms;
    电流发射频率:200 Hz 、25 Hz、12.5 Hz、6.25 Hz、1.5625H z、0. 25 H z;
    发射线圈规格:1.5 m×1.5 m;
    电源输出电压:8.2±0.2V;
    叠加次数:1~9999(可选);
    关断时间:0.5~300μ s(随供电电流大小以及发送线圈不同而各异);
    发射波形:双极性矩形波;
    主控机:军用级工控机;
    A/D 转换器:16 bit;
    最小采样间隔:4μ S;
    动态范围:140 dB;
    本底噪声:≤600nV;
    内存:1GB;
    硬盘:4 GB 电子硬盘(可扩展);
    端口:1 个 USB2.0(仅在地面使用);
    显示屏:7″TFT 彩色液晶显示屏;
    操作界面:Windows xp;
    电源:外置矿用电源箱;
    连续工作时间:7 小时以上;
    主机尺寸:335 ㎜×281 ㎜×216 ㎜(长×宽×高);
    电源尺寸:190mm×155mm×58mm;
    主机重量:3Kg;
    电源重量:1.2Kg(不含充电器);
    工作温度:0℃~+40℃。
    YCS200(A)矿用瞬变电磁仪(便携本安型)整机主要配置
    主机 YCS200(A)矿用本质安全型瞬变电磁仪 1 台;
    配件 DXH3/7 矿用本安型电源箱 1 个;
    软件 瞬变电磁解释软件 1 套;
    装置 瞬变电磁仪矿用装置 1 套。
